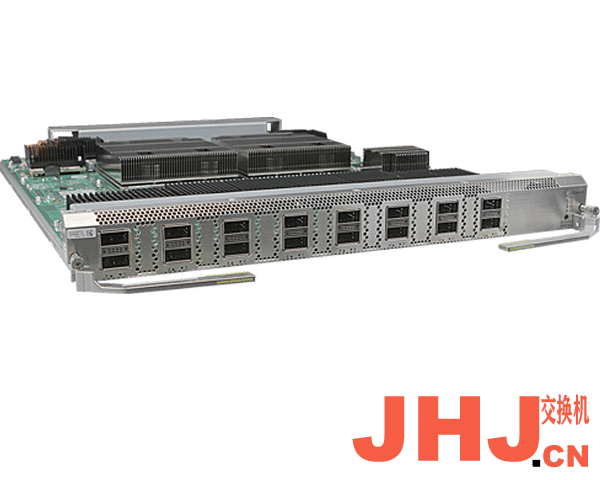

CE-L16CQ-FD 16端口100GE以太网光接口板(FD,QSFP28)
单板概述
CE-L16CQ-FD单板最大提供16个100GE/16个40GE/64个25GE/64个10GE光接口的数据接入和处理。
CE-L16CQ-FD单板可以安装在:
- CE12804机框的Slot1~Slot4,如CE12804机框槽位分布示意图所示。
- CE12808机框的Slot1~Slot8,如CE12808机框槽位分布示意图所示。
- CE12812机框的Slot1~Slot12,如CE12812机框槽位分布示意图所示。
- CE12816机框的Slot1~Slot16,如CE12816机框槽位分布示意图所示。
- CE12804S机框的Slot1~Slot4,如CE12804S机框槽位分布示意图所示。
- CE12808S机框的Slot1~Slot8,如CE12808S机框槽位分布示意图所示。
- 注:A/B/C类交换网板和FD/FD1/FDA/FG/FG1/SD系列接口板不能同时插在同一机框上。如果需要使用FD/FD1/FDA/FG/FG1/SD系列接口板,请先更换交换网板为F类或G类。
-
软件配套关系
CE-L16CQ-FD单板与CE12800系列交换机版本、机框的配套关系如表1所示。
表1 CE-L16CQ-FD单板与版本、机框配套关系表单板名称 | CE12804机框 | CE12808机框 | CE12812机框 | CE12816机框 | CE12804S机框 | CE12808S机框 |
---|
CE-L16CQ-FD | 支持 说明:V200R003C00版本及以后发布的版本支持。 | 支持 说明:V200R003C00版本及以后发布的版本支持。 | 支持 说明:V200R003C00版本及以后发布的版本支持。 | 支持 说明:V200R003C00版本及以后发布的版本支持。 | 支持 说明:V200R003C00版本及以后发布的版本支持。 | 支持 说明:V200R003C00版本及以后发布的版本支持。 |
功能和特性
表2对CE-L16CQ-FD单板的功能和特性进行了总结。
表2 CE-L16CQ-FD单板功能和特性功能和特性 | 描述 |
---|
基本功能 | 完成16路100GE光口的数据包处理和流量管理,最大可拓展为16个40GE光接口、64个25GE光接口或者64个10GE光接口。 |
最大接口密度 | 业务板全部使用CE-L16CQ-FD单板: - CE12804机框最大可以支持64个100GE接口。
- CE12808机框最大可以支持128个100GE接口。
- CE12812机框最大可以支持192个100GE接口。
- CE12816机框最大可以支持256个100GE接口。
|
100GE接口 | 支持QSFP28光模块,单板的100GE接口可以作为40GE接口使用,或者拆分为4个25GE接口使用,或者拆分为4个10GE接口使用,支持最高16×40GE、64×25GE或者64×10GE的接口容量。 说明:16个接口都是独立的,每一个100GE接口都支持作为1个40GE接口、4个25GE接口或者4个10GE接口使用。 |
限制和说明 | - 当CE-L16CQ-FD单板与CE-SFU16G交换网板配套使用时,背板侧带宽不足,无法线速转发。
- 当CE-L16CQ-FD单板与CE12800S系列交换机的交换网板配套使用时,背板侧带宽不足,无法线速转发。
|
表3 CE-L16CQ-FD单板指示灯说明编号 | 指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
---|
1 | RUN/ALM | 运行状态指示灯 | 绿色 | 常亮 | 表示单板已经上电,但是软件未运行。 |
慢闪 | 表示单板处于正常运行状态。 |
快闪 | 表示单板处于上电加载或者复位启动状态。 |
红色 | 常亮 | 表示单板有影响业务且无法自动恢复的故障,需要人工干预。 |
黄色 | 常亮 | 表示该单板处于未上电状态(如执行power off命令强制下电、单板处于启动前阶段)。 |
闪烁 | 当该单板插在CE12804/CE12808/CE12812/CE12816机框中,通过在诊断视图下执行命令set device id-led { on | off } [ slot slot-id ],可以让眉头灯PWR、FAN、SFU和MPU同时黄色闪烁,且该单板RUN/ALM灯黄色闪烁,这样能方便操作人员迅速定位机框和该单板的具体位置。 |
2 | - | 1个接口提供1个单色指示灯 说明:- 指示灯的箭头方向和接口对应,朝下就表示下接口,朝上就表示上接口。
- 指示灯默认指示的是100GE接口的状态,如果CE-L16CQ-FD单板的100GE接口作为40GE接口使用,则指示的是40GE接口的状态。
- 当100GE接口配置为4个10GE接口或者4个25GE接口后,该指示灯结合单板右侧的10/25GE序号灯1/2/3/4来指示哪一个10/25GE接口状态,对应关系如图3,举例说明:若序号灯1绿色常亮,则接口指示灯表示的是该接口内的第1个10/25GE接口的状态。
| 绿色 | 常亮 | 表示该接口的链路已经连通。 |
闪烁 | 表示该接口有数据收发。 |
3 10/25GE序号灯1/2/3/4 | - | 当任何一个或者多个100GE接口配置为4个10GE接口或者4个25GE接口后,序号灯生效,配合接口指示灯区分第几个10/25GE接口。 - 自动模式:四个序号灯1/2/3/4循环点亮,每个灯点亮时间为5s。
- 手动控制模式:假设当前序号灯3亮,按第一下“40/100GE Breakout”按钮,还是停留在序号灯3亮,再按一下,序号灯4亮,以此类推序号灯在1、2、3、4之间顺序循环点亮,停止按钮动作后,序号灯停留60s后自动切换回默认状态。
说明:默认状态为自动模式。 | 绿色 | - | 此时观察图2中数字2标识处的接口指示灯: - 序号灯1点亮,则每个接口指示灯指示的是该接口内第1个10/25GE接口的状态。
- 序号灯2点亮,则每个接口指示灯指示的是该接口内第2个10/25GE接口的状态。
- 序号灯3点亮,则每个接口指示灯指示的是该接口内第3个10/25GE接口的状态。
- 序号灯4点亮,则每个接口指示灯指示的是该接口内第4个10/25GE接口的状态。
举例说明: 假设图3中的前两个100GE接口(0、1)均被拆分为4个10GE接口,后面的100GE接口(2~15)没有拆分:- 当序号灯1点亮时,此时100GE接口0对应的接口指示灯指示的是该接口被拆分的第1个10GE接口状态,100GE接口1对应的接口指示灯指示的是该接口被拆分的第1个10GE接口状态,100GE接口(2~15)的接口指示灯仍指示100GE接口的状态。
- 当序号灯2点亮时,此时100GE接口0对应的接口指示灯指示的是该接口被拆分的第2个10GE接口状态,100GE接口1对应的接口指示灯指示的是该接口被拆分的第2个10GE接口状态,100GE接口(2~15)的接口指示灯仍指示100GE接口的状态。
|
4 “40/100GE Breakout”按钮,用于手动控制10/25GE序号灯。 |
100GE QSFP28封装光接口
属性 | 描述 |
---|
连接器类型 | 光纤的连接器类型由QSFP28封装光模块决定。 |
光接口属性 | 由所选的QSFP28封装光模块决定,请参见100GE QSFP28封装光模块。 |
使用电缆规格 | 当单板接口配置在100GE模式下,使用: - QSFP28封装光模块(QSFP28-100G-CLR4/CWDM4/LR4/LR4-Lite/ER4-Lite/eCWDM4)+LC-LC光纤
- QSFP28封装光模块(QSFP28-100G-PSM4/SR4)+MPO-MPO光纤
- QSFP28 - QSFP28 AOC光线缆
- QSFP28高速线缆(QSFP28<->QSFP28)(仅支持作为堆叠线缆和M-LAG peer-link接口线缆)
说明:QSFP28以太网光接口支持的QSFP28高速线缆长度为1m。 |
当单板接口配置在40GE模式下,使用: - QSFP+封装光模块(QSFP-40G-LR4/ER4/SR-BD/LX4/eSDLC-PAM/SDLC-PAM/LR4-Lite)+LC光纤
- QSFP+封装光模块(QSFP-40G-iSR4/eSR4/iSM4/eSM4)+MPO-MPO光纤
- QSFP+ - QSFP+ AOC光线缆
- QSFP+高速线缆(QSFP+<->QSFP+)(仅支持作为堆叠线缆和M-LAG peer-link接口线缆)
|
当单板接口配置在4*10GE模式下,使用: - QSFP+封装光模块(QSFP-40G-iSR4/eSR4/iSM4/eSM4)+MPO-4*DLC光纤或MPO-8*FC光纤
- QSFP+ - 4*SFP+ AOC光线缆
|
当单板接口配置在4*25GE模式下,使用: |
规格参数
CE-L16CQ-FD单板的规格参数如表4所示。
表4 CE-L16CQ-FD单板的规格参数参数项 | 描述 |
---|
CPU | 8核,主频1.5GHz |
DDR4 | 标配8GB |
Flash | 标配128MB |
物理参数 | - 尺寸(宽×深×高):433.0mm×530.8mm×45.7mm
- 重量:6.8kg
- 典型功耗:432W
- 最大功耗:643W
- 典型热耗:1476BTU/hour
- 最大热耗:2195BTU/hour
|
环境参数 | - 工作温度:0°C~40°C
- 存储温度:-40°C~+70°C
- 工作相对湿度:5%RH~85%RH,非凝露
|
产品认证 | |
订购信息
如需订购,请咨询华为当地代表处。
表5提供了订购信息。
表5 订购信息表部件编码 | 单板名称 | 单板描述 |
---|
03024QDD | CE-L16CQ-FD | 16端口100GE以太网光接口板(FD,QSFP28) |
